Полосы на экране ноутбука: откуда берутся и что с ними делать

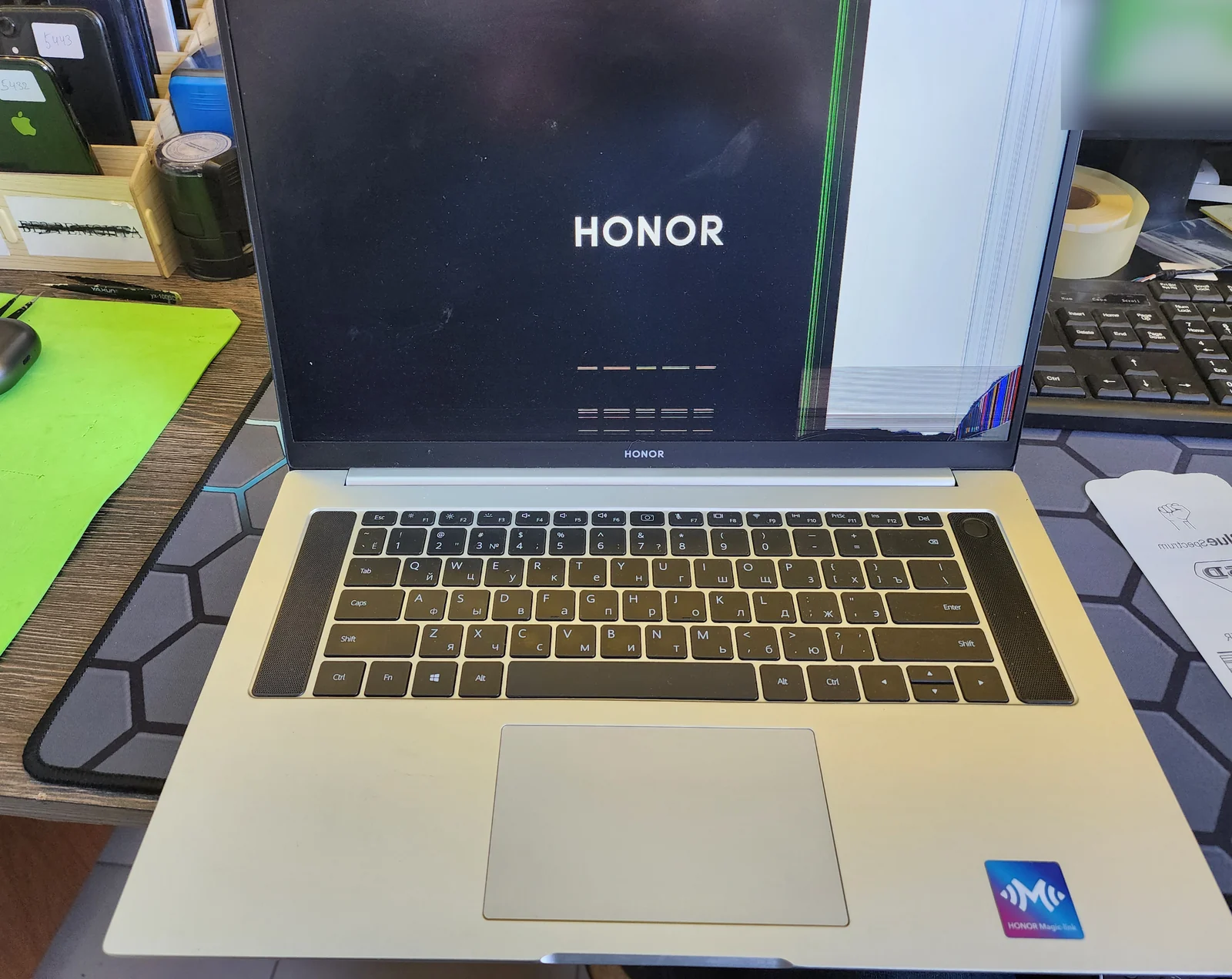

Вечером ноутбук работал как обычно. Утром вы открываете крышку, и через весь экран сверху вниз идёт тонкая зелёная линия. Перезагрузка её не убрала. Первая мысль понятная: экран умер, готовьте деньги. Иногда так и есть. Но ту же линию даёт и шлейф в паре сантиметров от экрана, и видеочип на плате, а чинятся эти три поломки совсем по-разному. Какой из трёх случаев ваш, подскажут две проверки, которые делаются дома за пять минут.

Откуда берётся полоса

Изображение проходит короткий путь. Картинку рисует видеочип материнской платы. Дальше картинка бежит по шлейфу: тонкий плоский кабель выходит из корпуса, проходит через петлю и поднимается в крышку. В конце пути стоит сама панель, матрица, которую в быту и называют экраном.

Полоса появляется в любом из трёх звеньев. Если сломался графический чип, испорченное изображение получит любой дисплей, к которому его отправят. Повреждённый кабель теряет часть сигнала по дороге. А с треснувшей панелью исправный сигнал доходит до места, но показывать его уже нечем.

У ноутбука есть слабое место, которого нет у монитора. Этот кабель гнётся в петле каждый раз, когда вы поднимаете или опускаете крышку. За несколько лет медные дорожки в нём устают и начинают рваться, хотя ноутбук никто не ронял.

Две проверки, которые можно сделать дома

Снимок экрана. Нажмите PrtScn. Windows сохранит картинку в папку «Изображения», в подпапку «Снимки экрана». Перешлите файл себе в мессенджер и откройте с телефона. Снимок берёт кадр прямо из видеопамяти, шлейф и матрица в этом не участвуют. Если на снимке чисто, а дисплей в полосах, видеочип рисует правильно, и поломка дальше по пути. Если полосы видны и на снимке, ищите поломку в плате либо в драйвере.

Внешний монитор. Подключите ноутбук к телевизору кабелем HDMI и нажмите Win + P, чтобы выбрать, куда выводить изображение. Чистое изображение на телевизоре означает, что видеочип в порядке. Подробнее эта проверка разобрана в статье про замену матрицы ноутбука.

Есть и третья подсказка, без всяких кабелей. Понаблюдайте за первыми секундами после включения, пока горит логотип производителя. Полосы уже там, до Windows и её драйверов? Значит, виновато железо. Переустановка системы такую полосу не уберёт.

Что говорит вид полосы

Сама полоса тоже подсказывает, где искать, и мы при приёмке смотрим её первой. Без разборки это только вероятность, зато понятно, с чего начинать.

Почему вертикальная линия так часто означает панель? Каждый пиксель — это пересечение строки и столбца, а по краю матрицы приклеены тонкие микросхемы, которые эти строки и столбцы переключают. Если контакт одной такой микросхемы отклеился либо треснул, столбец пикселей застывает в одном цвете, чаще всего в зелёном, белом или розовом. Широкая горизонтальная полоса — та же история со строками. Дома эти микросхемы не переклеить, и в ноутбучной панели их не ремонтируют: её меняют целиком.

Тест с крышкой занимает десять секунд. Медленно откройте её до упора и опустите до середины, глядя в экран. Меняется картинка под каким-то углом — почти наверняка виноват шлейф с разъёмом. Треснувшей панели всё равно, под каким углом она стоит.

Почему полосы появляются у ноутбука, который никто не ронял

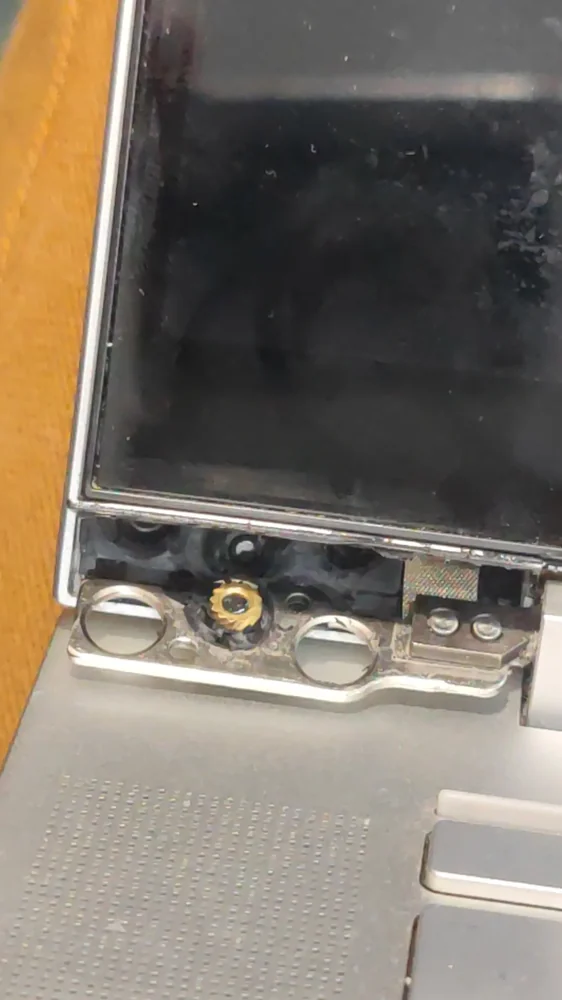

Чаще всего виноваты петли. Со временем пластик вокруг их креплений трескается, крышка начинает ходить, а при каждом открывании тянет за собой шлейф. Сначала полосы появляются только под определённым углом. Потом картинка мигает уже постоянно.

Если в таком ноутбуке поменять одну деталь, шлейф либо панель, полосы скоро вернутся: разбитая петля будет тянуть и новую деталь. Поэтому при приёмке мы смотрим крепления петель и предлагаем чинить их вместе с экраном. Как это делается и почему клей тут не помогает, разобрано в статье про ремонт петель ноутбука.

Что не поможет

Совет «обновите драйвер видеокарты» имеет смысл, только если полосы видны на снимке экрана. При чистом снимке программная часть исправна, и переустановка драйвера ничего не изменит.

Давить пальцем на экран, чтобы полоса «встала на место», бесполезно и вредно. Иногда полоса правда ненадолго пропадает. Значит, контакт в шлейфе либо разъёме плохой. Нажим его только добивает. На панели с трещиной давление расширяет пятно.

Прогревать плату феном по совету с форума тоже плохая идея. Если отошёл видеочип, нагрев иногда возвращает картинку дня на три. Потом она пропадает снова. Плату после такого прогрева чинить сложнее.

Во что обойдётся ремонт

Всё зависит от того, какое звено сломалось. Дешевле всего обычно обходится шлейф: его меняют отдельно, панель остаётся старой. Замена шлейфа стоит от 2 500 ₽, точнее скажем по модели: у дорогих ноутбуков и макбуков матрицу часто плотно вклеивают в крышку, и разбирать её намного сложнее. Замена панели складывается из работы и стоимости самой детали. Работа у нас стоит от 3 000 ₽ за бюджетный ноутбук, у дорогих моделей больше, а цена панели зависит от модели.

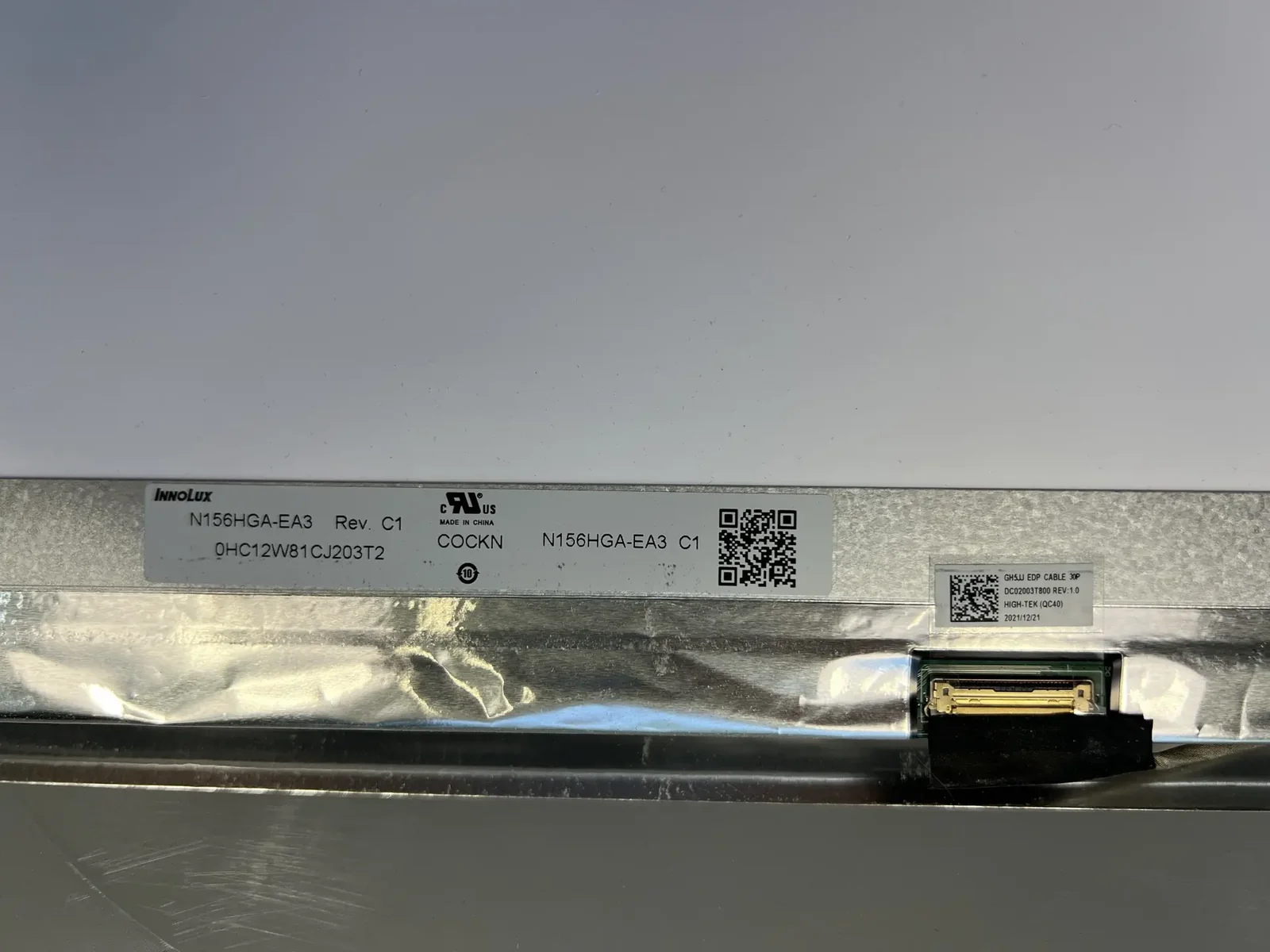

Панель подбирают по маркировке с её задней стороны. Совпасть должны размер, крепления, разрешение, частота обновления и разъём, поэтому по телефону мы сначала уточняем модель ноутбука и только потом называем итог. Замена матрицы ноутбука в Волгограде занимает у нас один-два дня, если панель есть в наличии, а под заказ добавляется доставка, обычно до недели.

Если виноват видеочип, речь идёт о ремонте платы. Перепайка чипа — от 10 000 ₽, то есть втрое дороже работы по замене панели. Тут мастер сначала прикидывает, оправдан ли ремонт: для старого ноутбука сумма бывает сопоставима с ценой такого же аппарата с рук.
