Реболл процессора Яндекс Станции: как это делается и когда он нужен

В начале октября у нас на столе лежала первая Яндекс Станция, модель YNDX-0001. Её процессор Allwinner R18 мы сняли с платы, вручную разложили на него новые шарики припоя и поставили обратно. Станция включилась и показала на мониторе экран настройки. Но до пайки процессора у нас доходит далеко не каждая Станция.

Что такое реболл

У процессора Станции нет ножек. Снизу у чипа сетка контактных площадок, и к плате он припаян шариками припоя. Такой корпус называют BGA. Когда контакт под чипом нарушен, процессор снимают феном, счищают старый припой и с чипа, и с платы, на каждую площадку кладут новый шарик и ставят процессор на место. Чип остаётся тот же самый, меняется только припой под ним.

Шарики там мелкие. У Amlogic A113X, который стоит в Станциях Мини, Мини 2, Лайт и Лайт 2, корпус размером 11 на 11 мм, а шаг между шариками 0,65 мм. Рука дрогнула, два шарика слиплись — и под чипом короткое замыкание, которое снаружи уже не видно.

Почему шарики раскладывают руками

Обычно шарики накатывают через трафарет. Это тонкая стальная пластина с отверстиями точно под рисунок контактов конкретного чипа: прижал, насыпал шарики, прогрел. Под процессоры Станций с трафаретами плохо. Под A113X2 из Станции Миди готовых трафаретов нет совсем. Под A113X ремонтники берут универсальную сетку с шагом 0,65 мм и подгоняют её по месту. Производитель трафаретов Amaoe, по словам мастеров, делать отдельный под эти чипы не планирует.

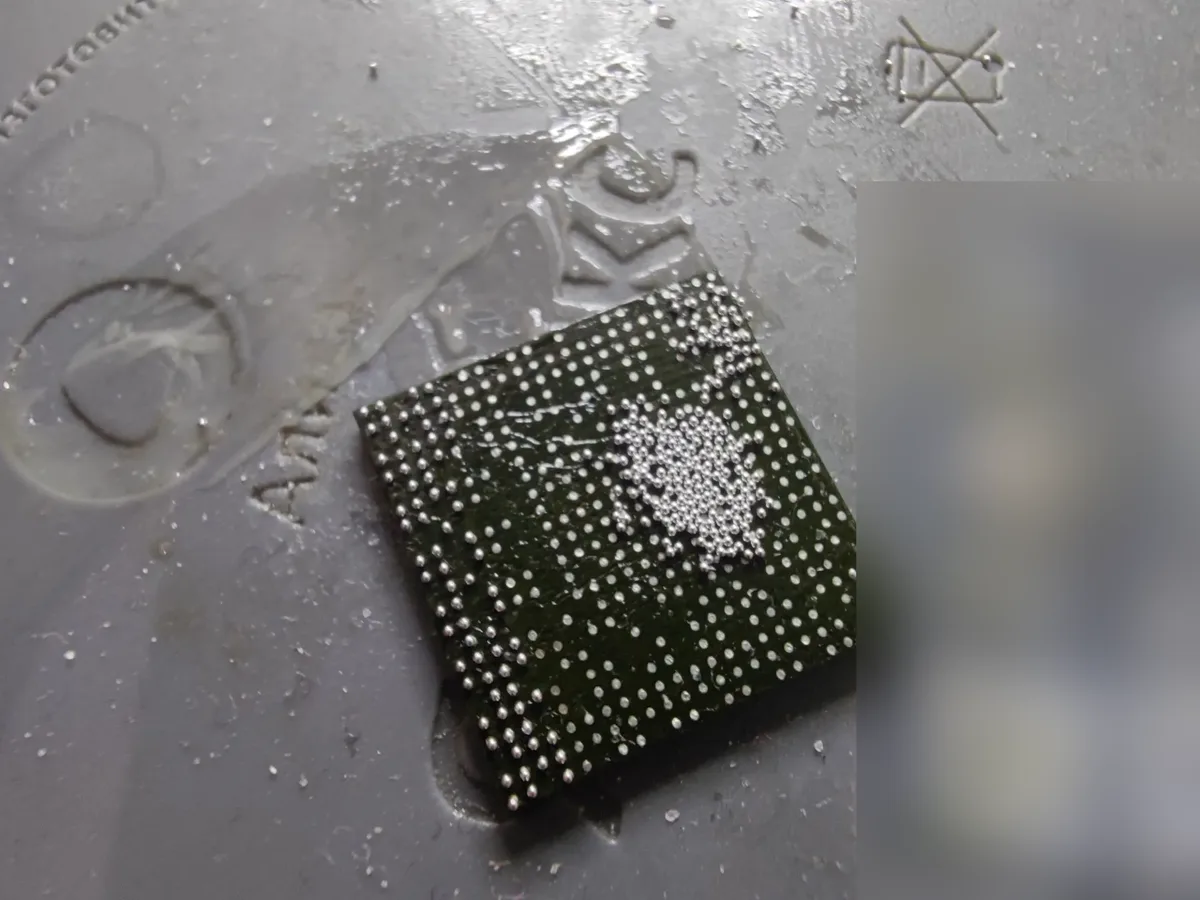

На R18 из первой Станции шарики мы тоже раскладывали вручную, площадка за площадкой.

Сначала ищем, процессор ли это

Реболл занимает много времени и рискован для платы, поэтому мы приходим к нему последним. Чаще всего с Яндекс Станциями к нам приезжают с жалобой «не включается», и причина обычно сидит в питании. По нашим заказам самые частые работы по технике Яндекса — устранение короткого замыкания и ремонт вторичной цепи питания, за ними замена разъёма и усилителя. Реболл процессора тоже в списке, но в конце.

Порядок поиска у нас такой:

1. Питание. Проверяем адаптер, кабель и входную цепь: доходит ли напряжение до платы. У Станции Лайт ремонтники чаще всего находят неисправность в цепи питания на микросхеме MP1605.
2. Короткое замыкание. Если плата тянет ток и не стартует, ищем пробитую деталь. На Мини 2 это обычно транзистор и защиты по питанию, на Станции 2 — плата питания и супрессоры.
3. Разъём. На Станции 2 отдельно смотрим разъём Type-C и контроллер USB-C рядом с ним.
4. Лог загрузки. Подключаемся к служебному порту UART и читаем, что пишет плата при старте. По логу видно, где останавливается загрузка: на памяти или на процессоре.

Лог часто снимает вопрос о реболле. У моделей с памятью NAND, по опыту ремонтников, нередко портится сама память или загрузчик, а это лечат программно, без пайки. У Станций Макс и Миди изнашивается память eMMC. Иногда хватает перекатать оперативную память. Процессор в таком случае никто не трогает.

Если Станция не включается и вы не знаете, с чего начать, загляните на страницу о том, что делать, когда колонка Яндекс не включается. Перед поездкой стоит попробовать и сброс Станции: там же написано, в каких случаях он бесполезен.

Почему нельзя просто поставить новый процессор

Логичный вопрос: если чип под подозрением, почему не заменить его новым? По опыту мастеров, процессор Станции привязан к сертификатам, записанным в её памяти NAND. Новый чип или чип с другой платы с этой памятью не работает. Официального описания этой защиты от Яндекса мы не нашли, так что это знание из практики ремонтников, а не из документации.

Отсюда и весь смысл реболла: родной процессор снимают, обслуживают и возвращают на ту же плату.

Что вышло с первой Станцией

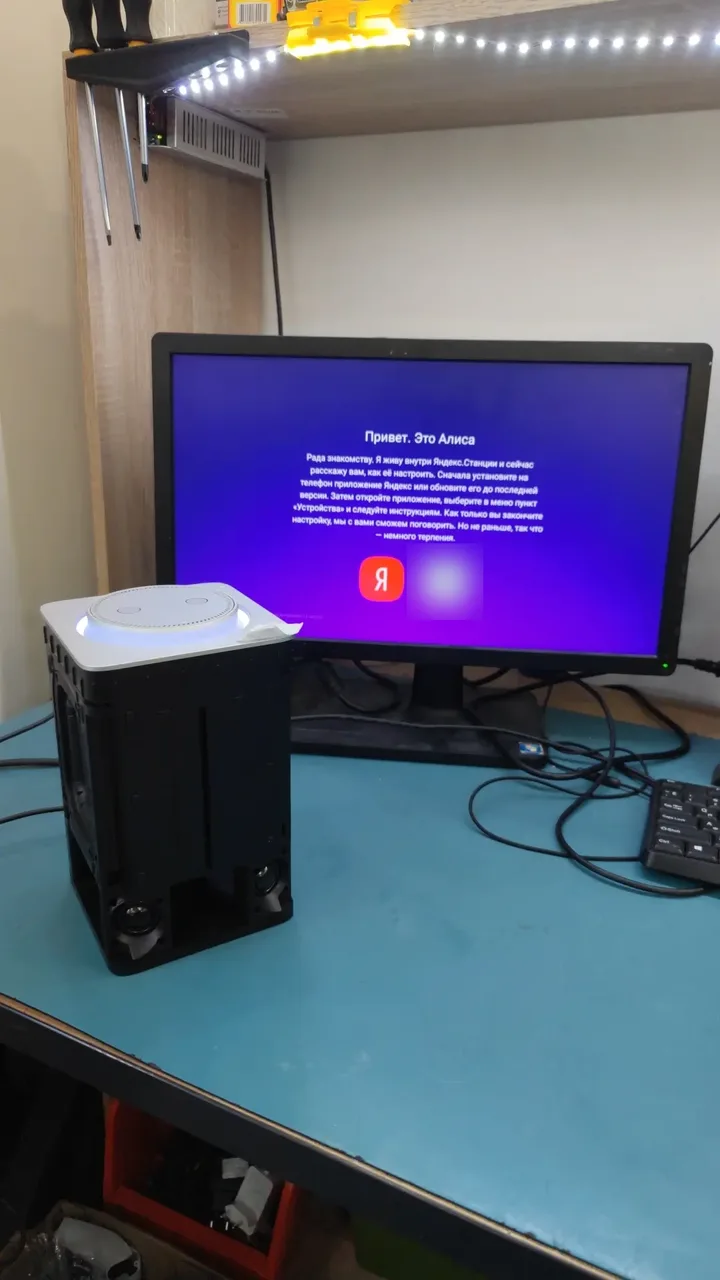

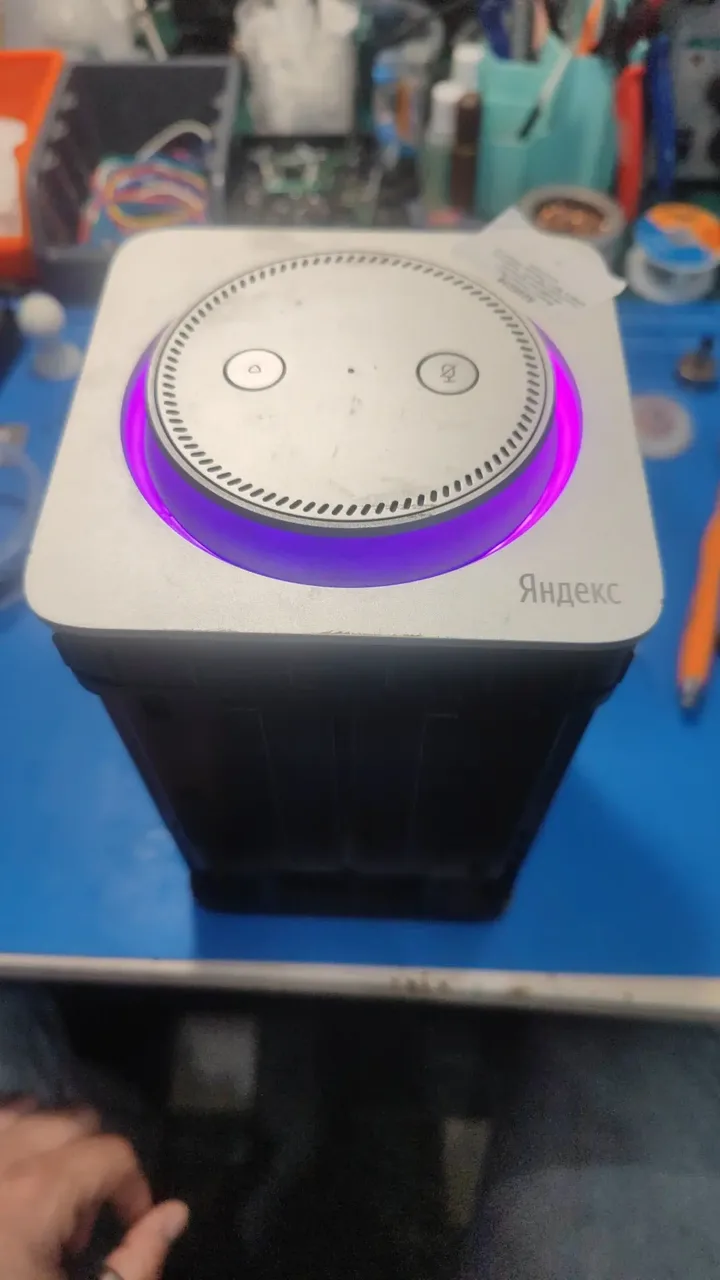

После реболла Станция запустилась. У первой модели есть выход HDMI, поэтому её удобно проверять на мониторе: на экране появилось приветствие «Привет. Это Алиса» с просьбой установить приложение и настроить колонку. Кольцо светится и реагирует на поворот.

Какой процессор стоит в вашей модели и что у неё обычно ломается, собрано в таблице процессоров Яндекс Станций.

Если Станция ещё на гарантии

Яндекс в справке пишет прямо: если обратиться в сервисный центр, который не авторизован компанией, «гарантия на устройство будет отменена». То же самое при самостоятельном вскрытии корпуса. Поэтому Станцию на гарантии везите в официальный сервис Яндекса. Гарантия закончилась — приезжайте к нам.
